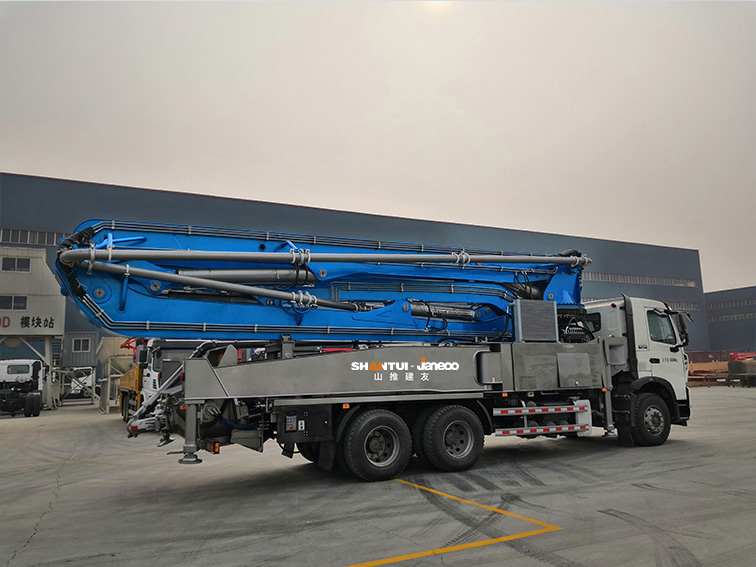

適用于高層樓房、橋梁、廠房、地坪、護坡等高低位澆筑；美麗鄉村狹窄場地基礎建設
| 產品亮點 | |
|---|---|
| 優質底盤 | 適配國際知名底盤，承載能力強、動力性能好、油耗低。 |
| 泵送高效 | 臂架采用高強度低合金鋼板，材料與焊縫100%無損探傷檢測，臂架速度無極調節，結構穩固 |
| 大排量泵送，輸送缸口徑大、換向次數少、壽命長 | |
| 高效液壓系統，泵送換向效率提升10%，換向出料快 | |
| 安全可靠 | 設有多種報警裝置，臂架、支腿液壓系統支持電液遙控操控，同時預留手動多路閥應急操作模式，突發狀況可手動處置，作業安全系數高 |
| 型號 Model | BCR230-Z06J | BCR347-Z06J | BCR352-Z06J | BCR456-Z06J | BCR462-Z06J | BCR570-Z06J | |
|---|---|---|---|---|---|---|---|
| 發動機馬力 | 220 | 440（雙190主泵）300（雙130主泵） | 420 | 460 | 460 | 510 | |
| 軸距 | 兩橋（4500-5200） | 三橋/（5700-6200）四橋（5700-7900,一二橋軸距≥1950） | 4700+1350/4600+1400 | 2300+5450+1350/2100+4300+1350 | 2300+5450+1350/2100+4300+1350 | 2300+5600+1350+1525/2100+5175+1400+1400 | |
| 最大行駛速度（km/h） | 89 | 89/101 | 89/101km/h | 89km/h | 89km/h | 89km/h | |
| 臂架系統 Boom System | 臂架最大垂直高度 | 29.4 | 46.3 | 51.3 | 56 | 61.5 | 69.3 |
| 臂架水平布料半徑 | 25.5 | 41.3 | 47.5 | 51 | 56.5 | 63.9 | |
| 布料深度 | 20.3 | 32.2 | 36.5 | 39.6 | 45.7 | 50.5 | |
| 各節臂轉動角度 | 87°/180°/180°/235°/180° | 90° /180° /180° /235° /180° /110° | 90°/180°/180°/234°/220°/110° | 90°/180°/180°/236°/220°/97° | 90°/180°/180°/180°/90°/172°/200° | 90°/180°/180°/231°/180°/192° | |
| 臂架控制模式 | 定量泵 | 電比例控制變量泵 | 電比例控制變量泵 | 電比例控制變量泵 | 電比例控制變量泵 | 電比例控制變量泵 | |
| 轉塔旋轉角度 | 470° | 470° | 470° | 470° | 470° | 540° | |
| 前支腿橫跨距離 | 5700 | 8670 | 9650 | 9465 | 12682 | 12762 | |
| 后支腿橫跨距離 | 5396 | 9652 | 10310 | 12268 | 12103 | 15972 | |
| 前后支腿縱向距離 | 4965/5200 （4.2米軸距） | 9437 | 9785 | 10610 | 12344 | 13978 | |
| 支腿打開方式 | X-H | X-R | X-R | X-R | X-R | X-R | |
| 尾膠管長度 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
| 混凝土輸送管直徑 (mm) | 125 | 125 | 125 | 125 | 125 | 125 | |
| 臂架最小打開高度 | 6.1 | 11.6 | 9.6 | 12.2 | 11.6 | 13 | |
| 液壓傳動系統 | 液壓系統類型 | 開式 | 開式 | 開式 | 開式 | 開式 | 開式 |
| 系統工作壓力（Mpa） | 31.5 | 31.5 | 32 | 31.5 | 31.5 | 31.5 | |
| 主油泵型號 | PD11V192C/A11VO190 | 雙190 | 雙190 Double 190 | 雙190 Double 190 | 雙190 | 雙190 | |
| 主油泵排量 | 190 | 380 | 380 | 380 | 380 | 380 | |
| 尺寸&重量 | 整車總長約（MM） | 8447 | 11940 | 12500 | 13840 | 13840 | 16640 |
| 整車總寬約 | 2397 | 2550 | 2550 | 2550 | 2550 | 2550 | |
| 整車總高約 | 3400 | 3960 | 4000 | 4000 | 4000 | 4000 | |
| 整車質量約（T) | 15.8 | 35.2 | 35 | 44.5 | 47 | 56 | |
| 上裝重量約（T) | 10.8 | 24.4（含油） | 26.1 | 34 | 37 | 43 | |
| 混凝土分配閥形式 | S 閥 | S 閥 | S閥 | S閥 | S閥 | S閥 | |
| 泵送系統 Pumping System | 最大理論輸送量 (m3/h) | 105 （實際85） | 169/114 | 165 | 180 | 180 | 200/137 |
| 最大混凝土出口壓力 (Mpa) | 8 | 7.9/11.7 | 9.3 | 9.1 | 9.1 | 8.3/12 | |
| 輸送缸內徑/行程 | 230*1300 | 230*1900 | 260*1900 | 260*2000 | 260*2000 | 260*2000 | |
| 料斗容積 （m3） | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| 可泵送混凝土塌落度 | 160-220 | 160-220 | 160-220 | 160-220 | 160-220 | 160-220 | |
| 允許最大骨料尺寸 | 40 | 40 | 40 | 40 | 40 | 40 | |
| 潤滑方式 | 集中潤滑 | 集中潤滑 | 集中潤滑 | 集中潤滑 | 集中潤滑 | 集中潤滑 | |
